Erschütterungsmessung

DIN 4150-3 & DIN 45669

Baubegleitende Immissionsüberwachung mit durchgängiger Normkette — von der triaxialen Rohdatenaufzeichnung bis zur dokumentierten Ausnutzung gegen DIN 4150-3. Für Bauleitung, Gemeinde und Ingenieur, die einen belastbaren Mess- und Nachweisweg suchen.

Fachwerkhaus mit Stethoskop — Vorbeugen ist besser als reparieren
Vorbeugen ist besser als reparieren

Messkette & Beurteilung

Triaxiale Schwinggeschwindigkeiten vx,y,z [mm/s], dominante Frequenzen je Achse, frequenzabhängige Gewichtung nach DIN 45669-1 und DIN 4150-3 Anhang B. Pro Messpunkt: Gebäudezeile, maßgebendes Bauteil, tabellarischer Grenzwert — Ausnutzung [%] und Statusstufen laufend gegen diesen Bezug.

Auswertung im Portal

Serverseitig nach Paketeingang: Spitzwertextraktion, FFT-Spektralanalyse, Vn, Zuordnung zu Ereignis / Hinweis / Warnung / Kritisch. Messketten- und Grenzwertparameter auf Ereignis- und Sensorseite — nicht nur in der Alarmmeldung.

Normbezug im System

DIN 45669 — Messkette und Verfahren. DIN 4150-3 — Immissionsbeurteilung an baulichen Anlagen. Beide Ebenen in einem Workflow: Feldaufzeichnung, automatische Auswertung, revisionssichere Ablage.

Sie kennen die Anforderungen — die Frage ist mit welchem System Sie messen, alarmieren und dokumentieren. Dafür ist monitor.erschuetterung.live aufgebaut.

Messgeräte · Trigger · Datenpfad

VSEW_mk4

Triaxialer Stationärlogger — Schutzgehäuse auf steifer Unterlage oder wandmontiert. Dauerbetrieb mit Vitalüberwachung; bei Trigger Rohdatenaufzeichnung mit 1000 Hz.

  • Triaxial X, Y, Z — simultan, geräteintern kalibriert
  • Trigger auf Schwinggeschwindigkeitsschwelle → AutoRec, MQTT-Übertragung
  • Vitals: Online, Batterie, WLAN, Temperatur; projektseitige DIN-Zeile und Schwellen

Zwei praxistaugliche Einbauvarianten — je nach Baustelle und Zugänglichkeit:

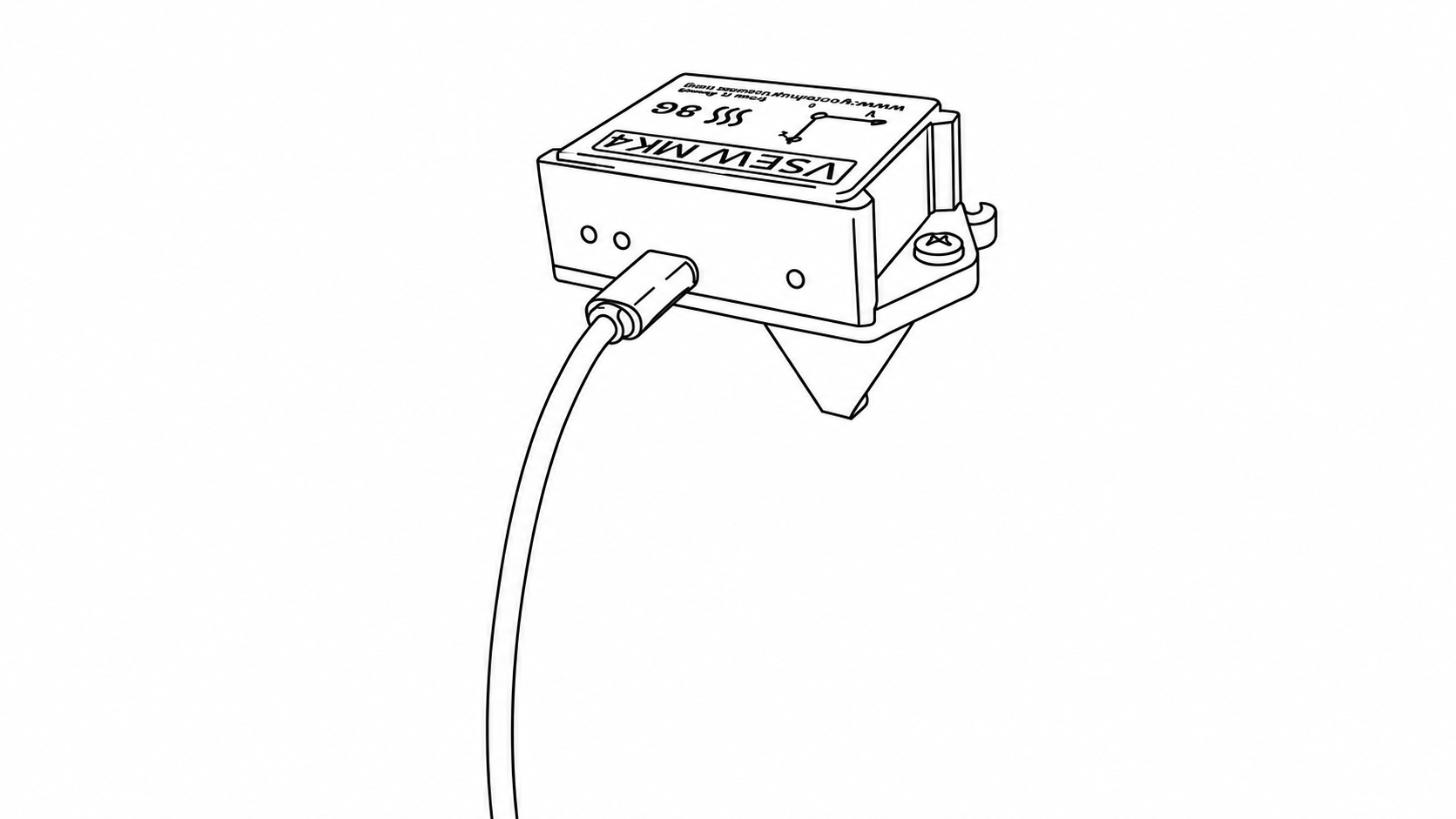

VSEW_mk4 starr an der Wand montiert

Montage A

Wandmontage Starre Ankopplung an das Bauwerk — das Messgerät ist fest an der Wand montiert.

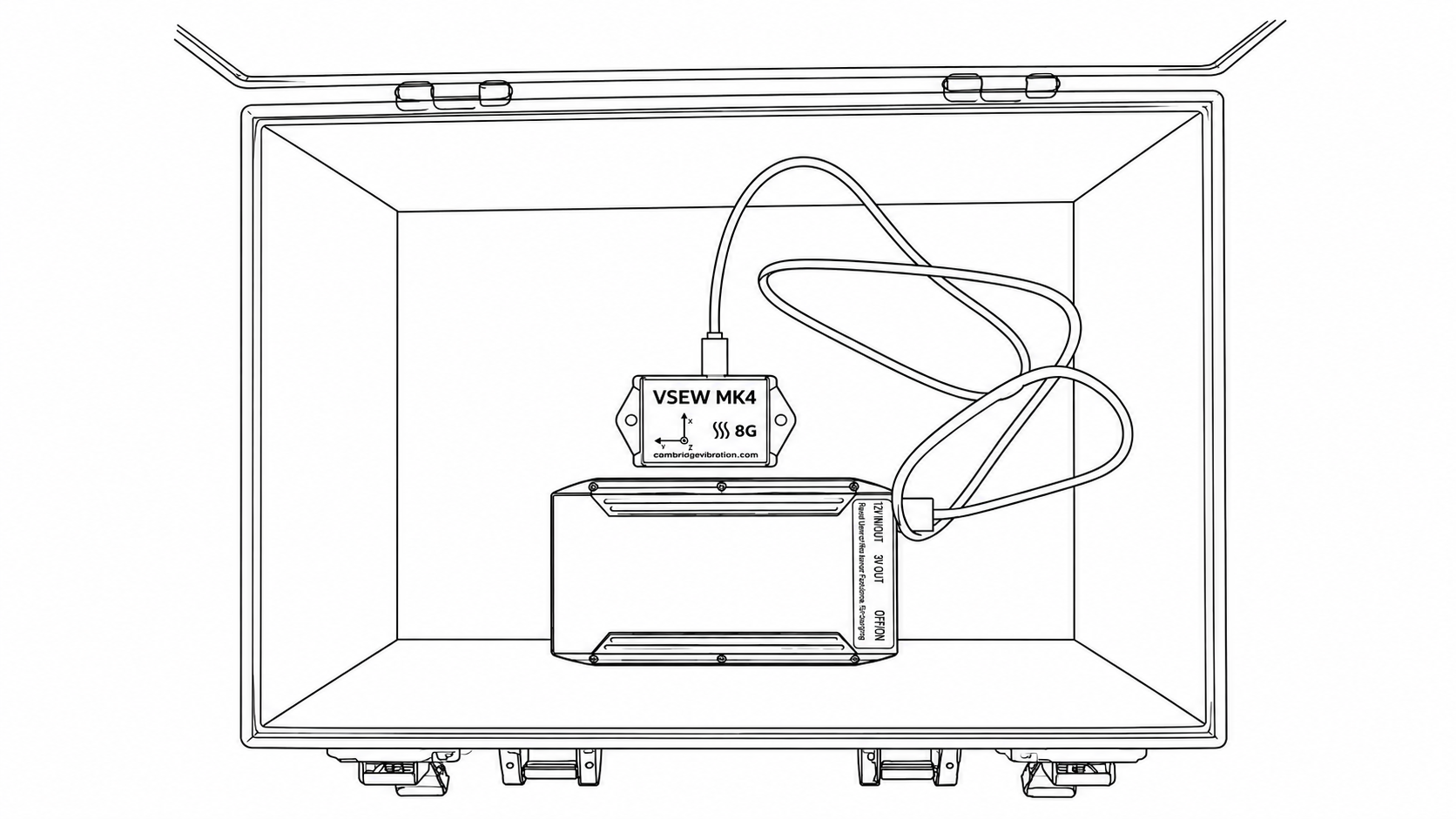

VSEW_mk4 mit Akku im IP-Schutzgehäuse auf starrer Unterlage

Montage B

Schutzgehäuse Sensor + Akku im IP-Case auf starrer Unterlage — mobil, geschützt und schnell umsetzbar.

MQTT · Serverauswertung

Verschlüsselte Übertragung an Broker in Deutschland. Nach Trigger: Spitzwerte, Frequenzauswertung, frequenzgewichtete Ausnutzung nach DIN 4150-3 — sofort im Portal verfügbar.

Trigger am Gerät steuert Aufzeichnung. Schwellen im Portal klassifizieren Status und Alarmierung — bewusst getrennt konfigurierbar.

Reale Messkette: triaxialer Kristall-MEMS-Logger mit digitaler Signalverarbeitung → verschlüsselte MQTT-Übertragung → serverseitige FFT und frequenzgewichtete Auswertung → Normbezug und Klassifikation → parallele Benachrichtigung mit Direktlink zum Event im Portal.

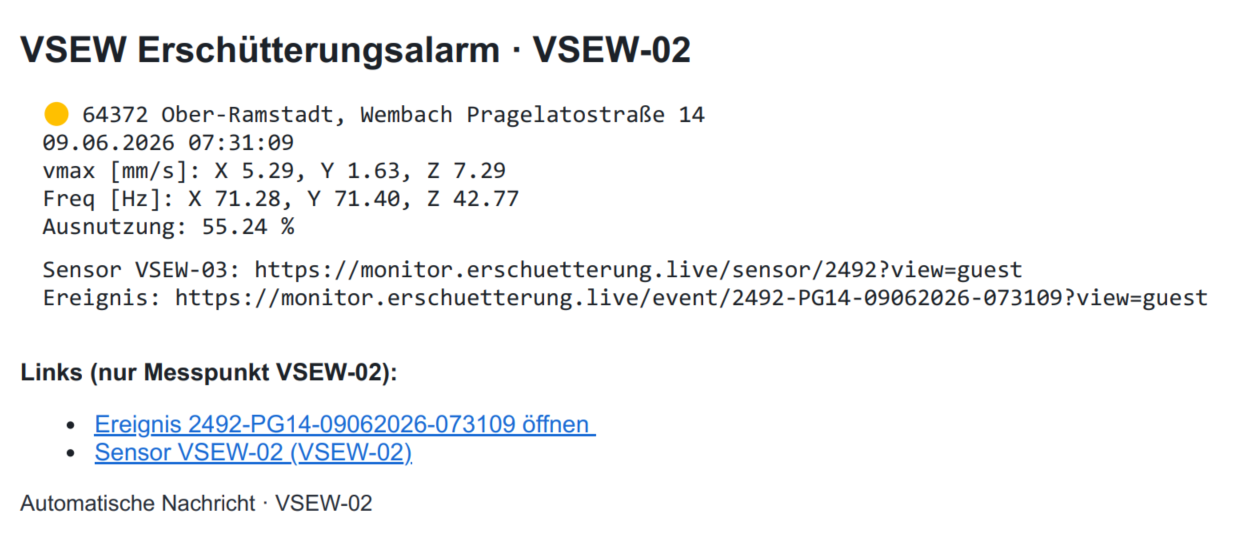

WhatsApp / SMS / E-Mail Benachrichtigungen

mit direktem Link zum Ereignis

Parallele Zustellung an Bauleitung, Gemeinde, Ingenieur, Techniker und Polier — Status, Messpunkt, Zeitstempel, Spitzwerte vx/vy/vz, dominante Frequenzen, Ausnutzung [%].

In jeder Benachrichtigung — WhatsApp, SMS und E-Mail — ist ein Link zur ausgewerteten Ereignisseite eingebaut. Kein separates Login, kein Suchen in Tabellen: vom Alarm direkt zur technischen Ansicht.

WhatsApp zusätzlich mit Button «Event öffnen» — der kürzeste Weg vom Handy zur vollständigen Ereignisanalyse auf der Baustelle.

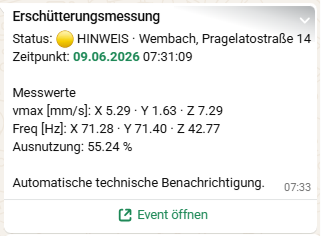

WhatsApp-Benachrichtigung mit Event-Link
WhatsApp-Benachrichtigung mit direktem Link zum Ereignis

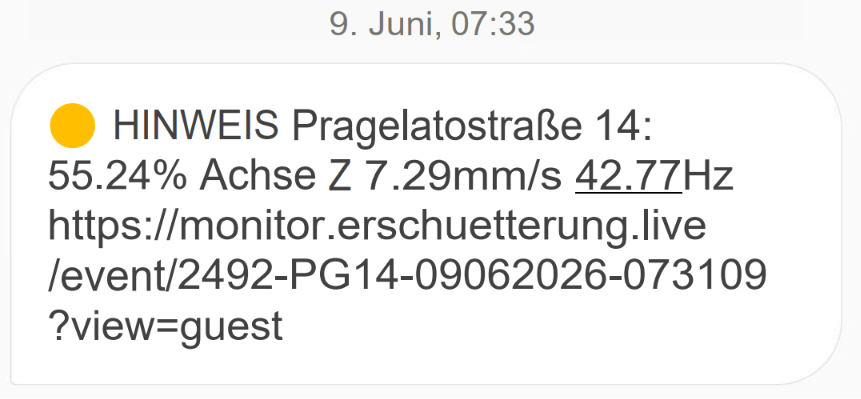

SMS-Benachrichtigung mit Event-Link
SMS-Benachrichtigung mit direktem Link zum Ereignis

Schnelle, belastbare Ereignisinterpretation

Auf der Baustelle zählt, ob ein Alarm ein Stoß aufs Gehäuse, ein Artefakt oder eine relevante Grenzwertüberschreitung ist. Ziel: keine unnötigen Stillstände, aber zuverlässiger Gebäudeschutz. Dafür reicht mm/s in der SMS nicht — Sie brauchen Verlauf, Spektrum, Normbezug und direkten Zugang zum Event.

Portal · Ereignis

Ereignis · Einzelmessung

Die Ereignis-Seite bündelt eine Einzelmessung vollständig: Messpunkt-Kontext, Normbezug, Spitzwerte, Zeitverlauf und Spektrum — plus Export als Einzelereignisprotokoll (PDF) und RAW-CSV für den dokumentierten Nachweis.

1 / 4

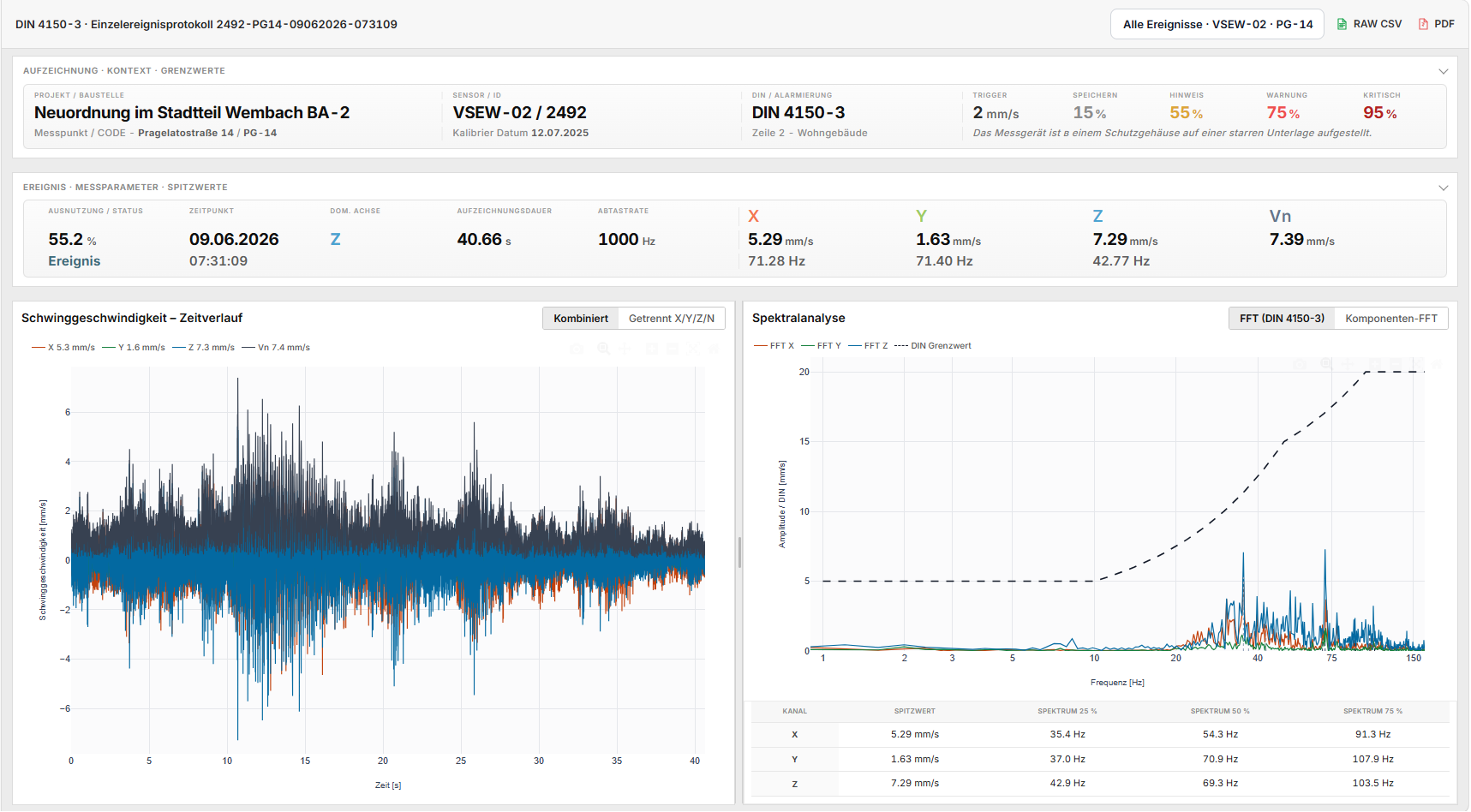

Ereignis-Seite Gesamtansicht
Ereignis-Seite — Gesamtansicht der Einzelmessung auf einen Blick: oben links Messpunkt, Projekt, Codierung und DIN-Bezug; oben rechts Gerätestatus (Online, Batterie, Signal). Darunter Aufzeichnung · Kontext · Grenzwerte mit Trigger und Schwellenwerten, Ereignis-Metadaten und Spitzwerte. Unten die beiden Auswertungsgrafiken (hier eingeklappt) sowie PDF- und RAW-Export — für die schnelle Ersteinschätzung direkt aus der Benachrichtigung.

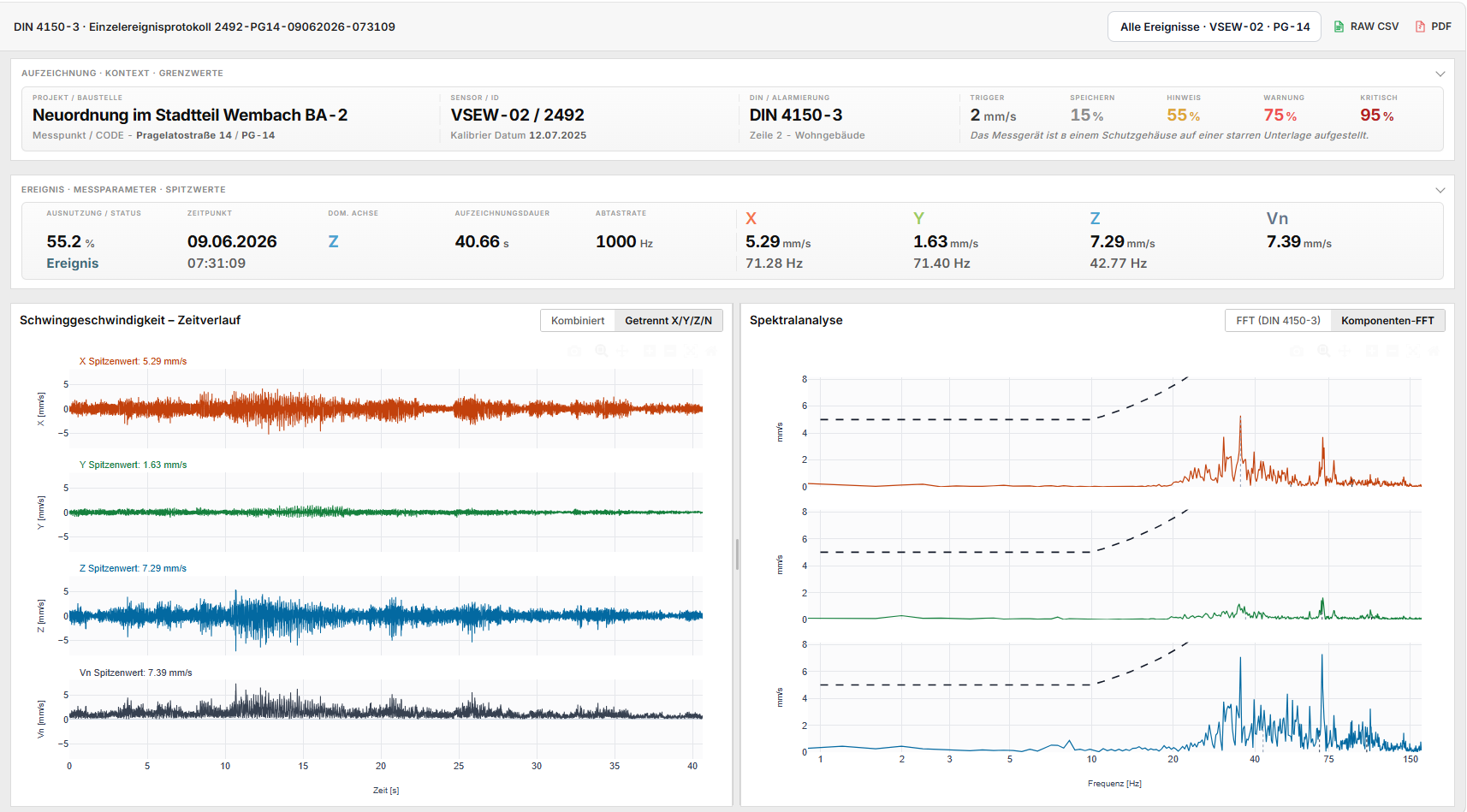

Ereignis-Seite mit ausgeklappten Grafiken
Ereignis-Seite · Grafiken ausgeklappt — dieselbe Seite mit geöffneten Diagrammen Schwinggeschwindigkeit – Zeitverlauf und Spektralanalyse: kombiniert oder getrennt nach Achse X/Y/Z/N, Grenzwertlinien auf derselben Ansicht. Plotly-Werkzeuge (Zoom, Schwenken) und PNG-Export beim Mouseover. Ideal, um Kurzstoß vs. Maschinenlauf, dominante Achse und Abstand zum DIN-Bezug vertieft zu beurteilen.

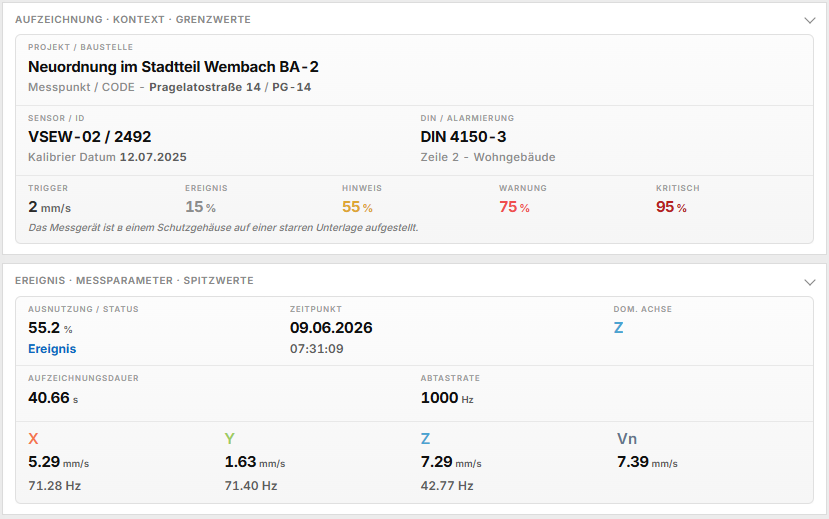

Kontext und Spitzwerte
Kontext & Kennwerte — oberer Block: Messpunkt, Projekt, Sensor, Kalibrierung, DIN-Norm, Gebäudezeile und Montagehinweis sowie die Aufzeichnungs-Trigger und Schwellenwerte. Unterer Block Ereignis · Messparameter · Spitzwerte: Datum, Dauer, Abtastrate, vx/y/z/n, dominante Frequenzen je Achse und Ausnutzung [%] — die Schlüsselgrößen zur sofortigen Einordnung, ob eine Grenzwertüberschreitung relevant ist oder harmlos.

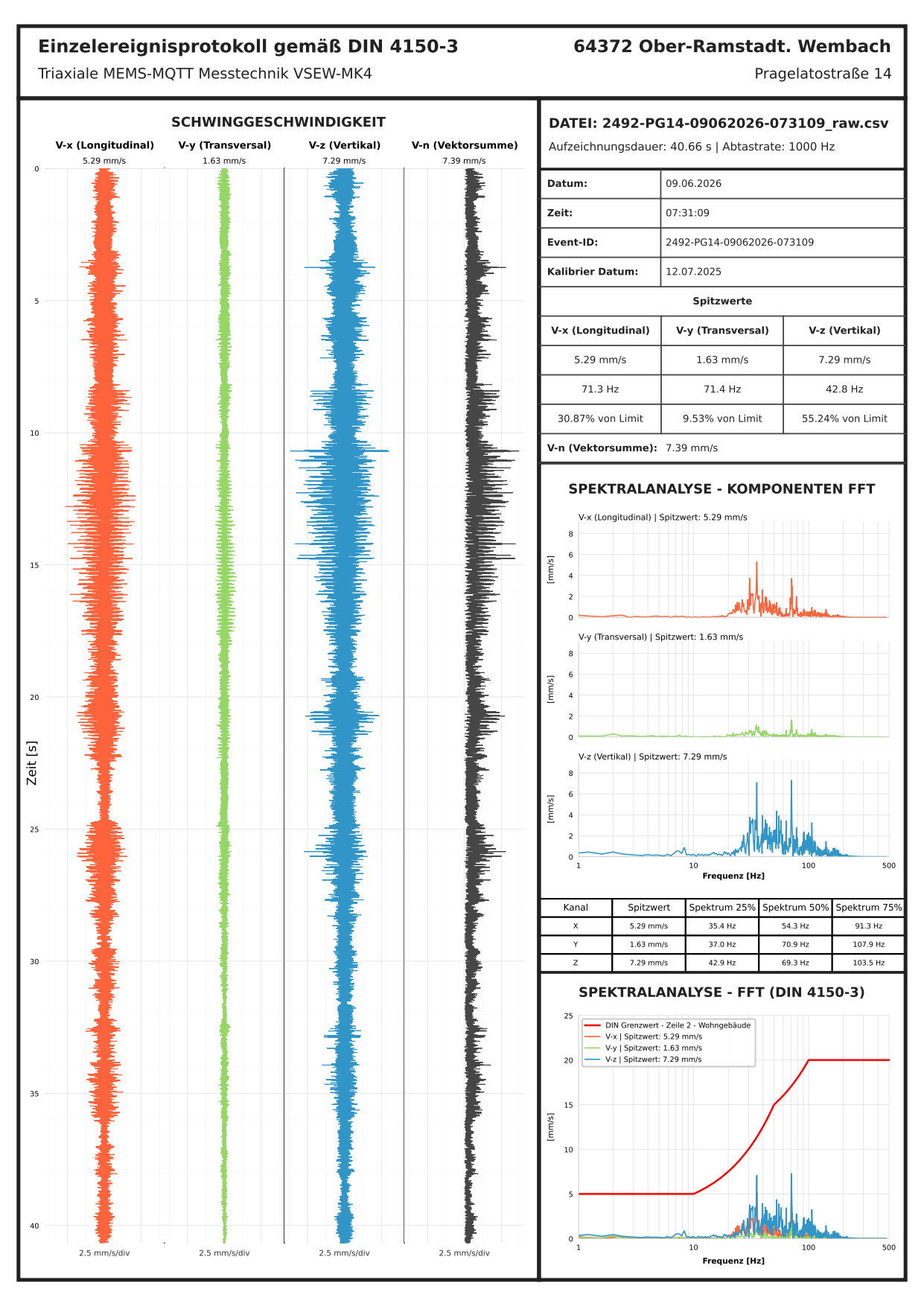

Einzelereignisprotokoll PDF
Einzelereignisprotokoll (PDF) — vollständige Ereignisdokumentation auf wenigen Seiten: Messpunkt-Kontext, Kennzahlen, Zeitverlauf und Spektrum in druckfertiger Form. Archivierbar und direkt weiterleitbar an Bauleitung, Ingenieur oder Auftraggeber — ohne erneutes Zusammenstellen aus Screenshots.

Portal · Sensor

Sensor · Messpunkt

Die Sensor-Seite ist das zentrale Arbeitsblatt für laufende Messkampagnen: Vitaldaten, Aufzeichnungsparameter, globaler Filter, zwei verknüpfte Auswertungsdiagramme, Audit-Tabelle und der neue Messbericht auf einen Klick — alles auf einem Bildschirm für schnelle Orientierung und dokumentierbare Zwischenstände.

1 / 5

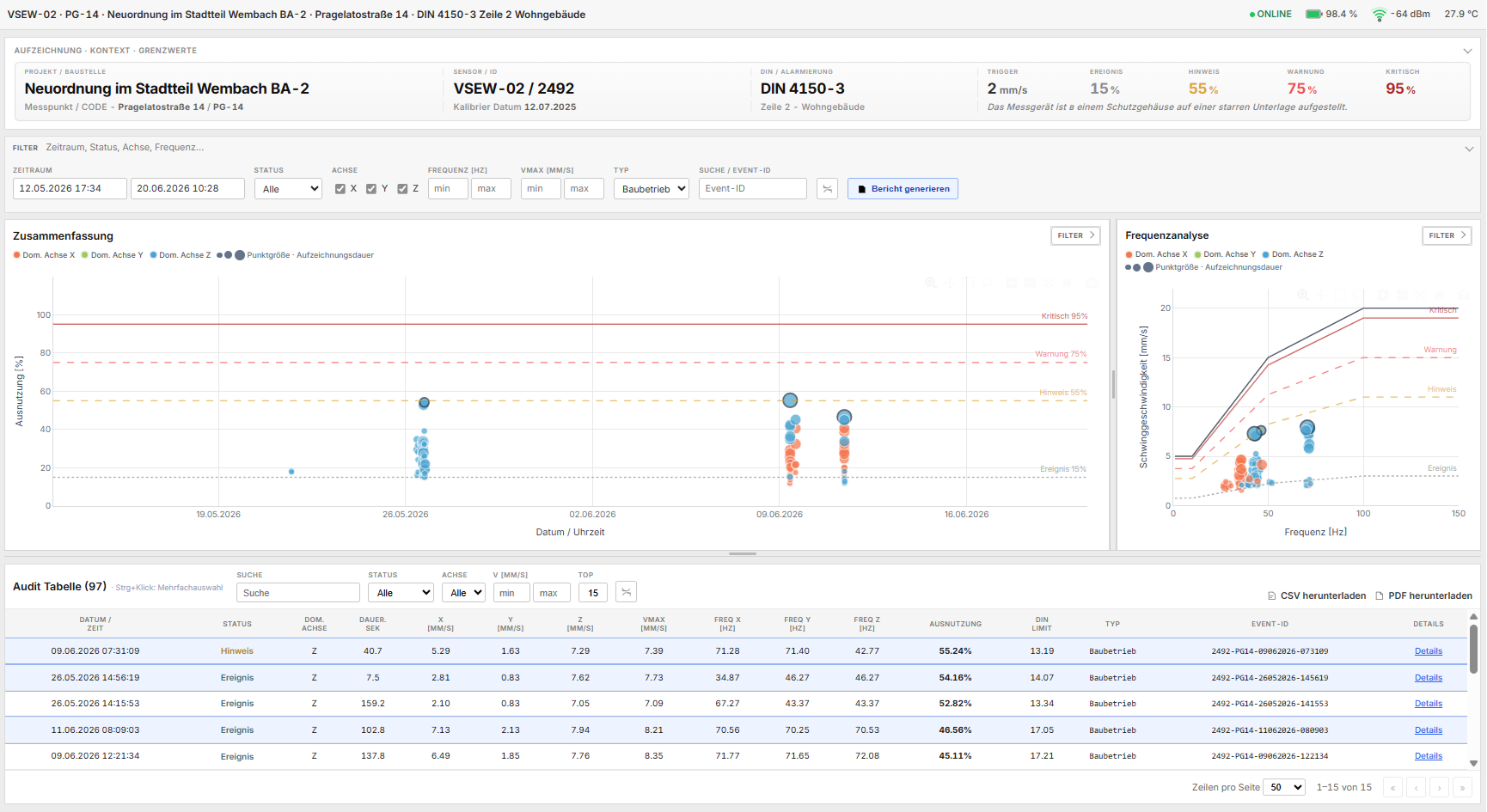

Sensor-Seite Gesamtansicht
Sensor-Seite — alle wesentlichen Messpunkt-Informationen auf einer Seite: oben links Name, Codierung, DIN-Norm und Gebäudezeile; oben rechts Gerätestatus (Online, Batterie, Signal, Temperatur). Darunter Aufzeichnungsparameter, Trigger und Schwellenwerte. Der globale Filter steuert Zeitraum und Auswahl; mit Bericht generieren erhalten berechtigte Nutzer schnell einen Messbericht für den gewünschten Zeitraum. Zusammenfassung, Frequenzanalyse und Audit-Tabelle liegen bewusst auf einem gemeinsamen Arbeitsblatt — für schnelles Erkennen von Häufungen, Mustern und Trends über längere Messzeiträume hinweg.

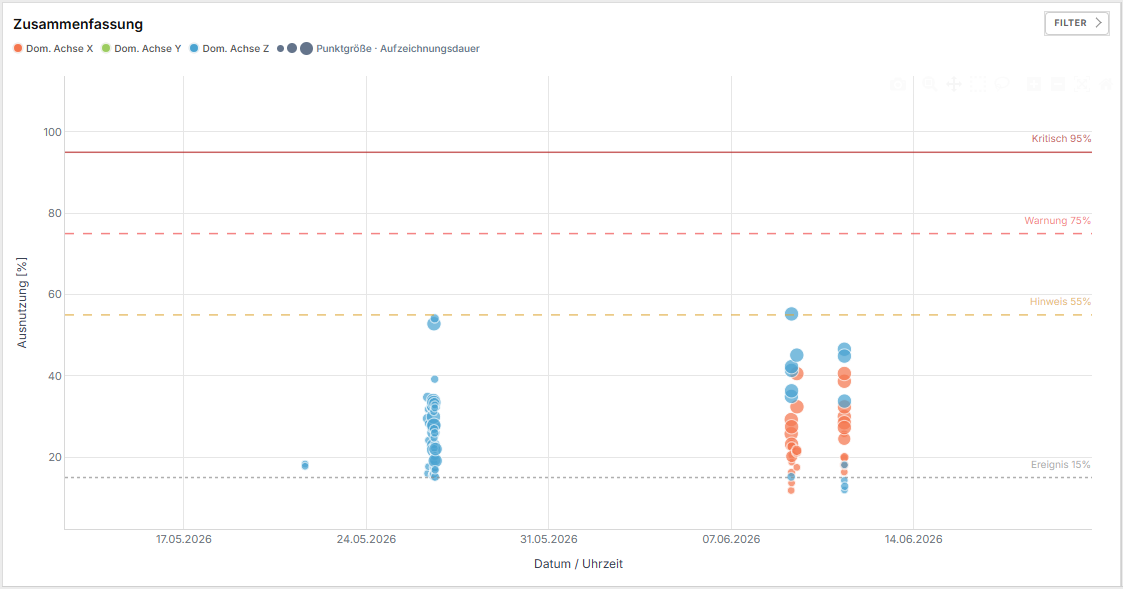

Sensor Zusammenfassung
Zusammenfassung — chronologische Ausnutzung [%] aller Ereignisse gegen die DIN-Grenze; Punktfarbe = dominante Achse, Punktgröße = Aufzeichnungsdauer, Referenzlinien für Ereignis / Hinweis / Warnung / Kritisch. Beim Überfahren erscheint oben links die Plotly-Werkzeugleiste (Zoom, Schwenken, Zurücksetzen) sowie PNG-Export des Diagramms inkl. Titel und Legende. Bidirektionale Verknüpfung mit Frequenzanalyse und Audit-Tabelle.

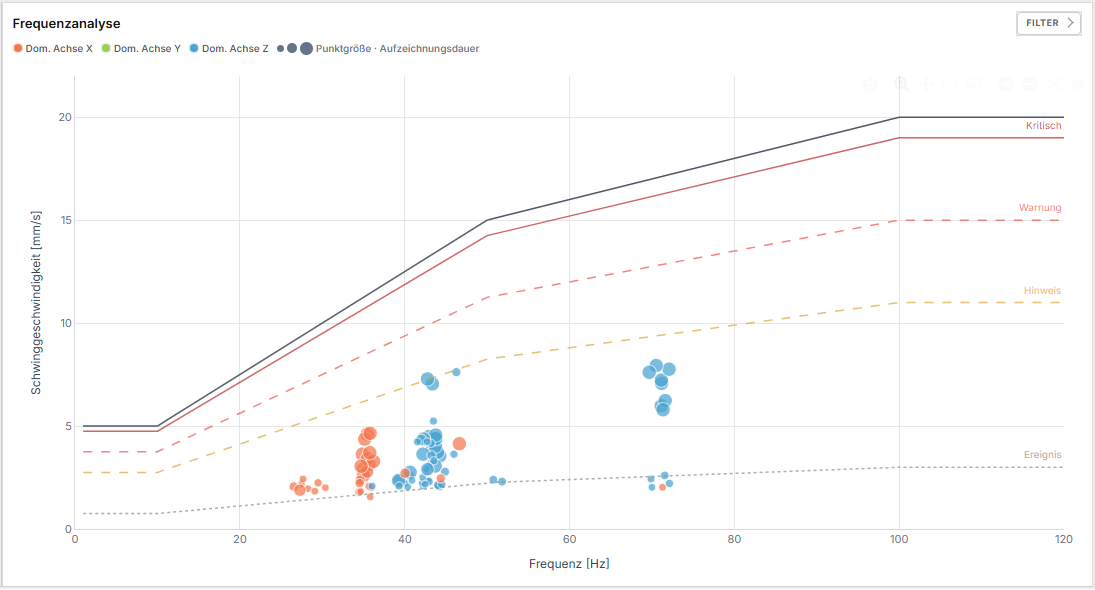

Sensor Frequenzanalyse
Frequenzanalyse — dominante Frequenz [Hz] vs. Schwinggeschwindigkeit [mm/s] je Ereignis; frequenzabhängige DIN-Bezugskurven nach DIN 4150-3. Wie bei der Zusammenfassung: Plotly-Navigation beim Mouseover und PNG-Export mit Legende. Auswahl im Plot markiert die zugehörige Zeile in der Audit-Tabelle — und umgekehrt.

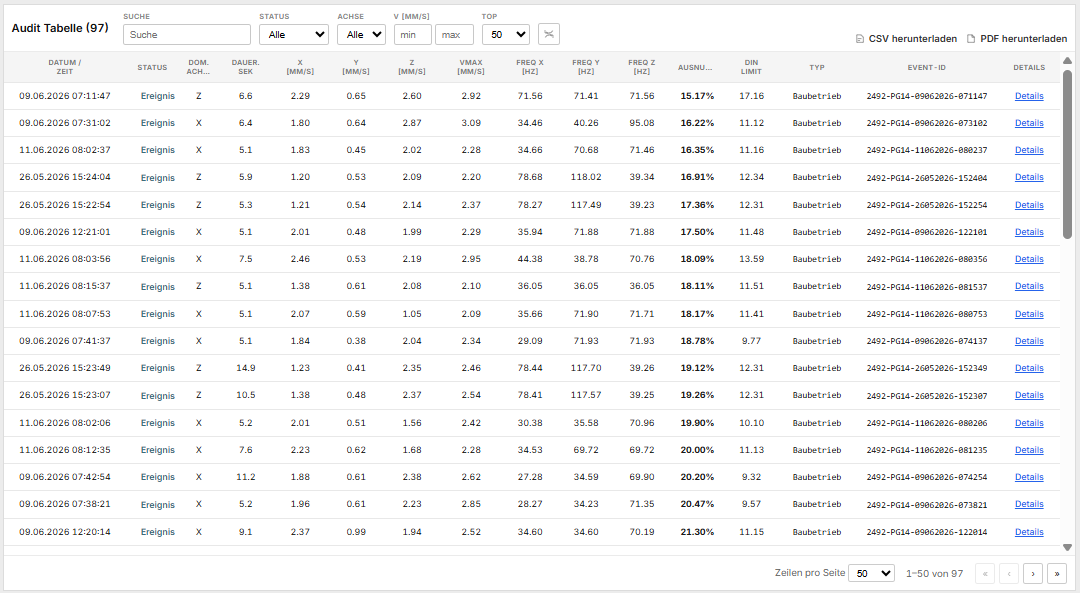

Sensor Audit-Tabelle
Audit-Tabelle · Grafik-Sync — Zeit, Status, Achse, Dauer, vx/y/z/n, Frequenzen, Ausnutzung [%], DIN-Limit, Typ und Event-ID; sortierbar, durchsuchbar, mit Zusatzfiltern (Geschwindigkeit min/max, Top-N). Mehrfachauswahl per Strg+Klick hebt Ereignisse in beiden Diagrammen hervor; «Details» führt zur Einzelmessung. Export als CSV und PDF.

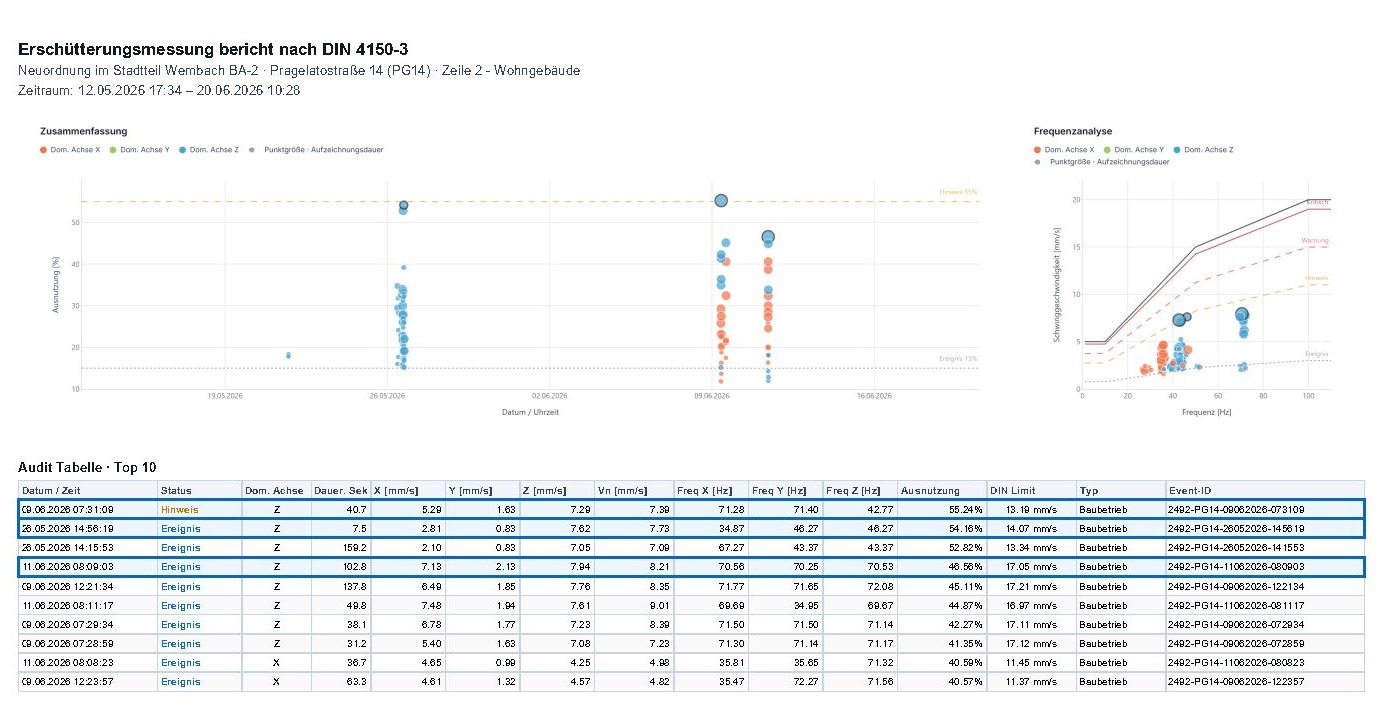

Messbericht PDF
Messbericht — per Klick aus dem globalen Filter: kompakter Einseiter für den gewählten Zeitraum mit Messpunkt-Kontext, Zeitraum, beiden Diagrammen (inkl. Markierungen) und gefilterter Audit-Tabelle — sofort weiterverwendbar als Zwischenbericht für Bauleitung, Ingenieur oder Auftraggeber.

Portal · Baustelle

Baustelle · Karte & Prognose

Die Baustellenseite ist die Projekt-Startseite im Portal — Einstieg für Auftraggeber, Bauleitung und Polier. Interaktive Karte mit Luftbild und Flurstücken: Zoom, Maßstab, Linie messen; Sensor-Pins mit letztem Status (Klick → Messpunkt). Rechte Leiste: Kartenebenen (Messgeräte, Geologie, Vibrationsmaschinen, Prognose · Gebäude), Geologie mit Bodenfaktor für Prognoseberechnungen, projektbezogener Steckbrief.

Unter der Karte: aufklappbare Bereiche Messgeräte (Vitals aller Sensoren) und Ereignisse (chronologische Baustellenliste mit «Details» zur Einzelmessung). Vibrationsmaschinen als Punkt-Pins auf der Karte — Walze, Platte, Stampfer, Ramme u. a.; Vorlagen laden, Parameter (G, Leistung, Frequenz, Energie), Arbeitsintensität, farbige Prognosezonen nach IGBE Heft 61 / DIN 4150-3 Zeile 1–3; orientierender Mindestabstand r direkt auf dem Smartphone.

Prognose · Gebäude für realistische Flächenplanung: Quellflächen und Gebäudeumringe zeichnen, Abstandsstreifen und Prognosetabelle (Abstand, vF, vH, vV) — mehrere Quellflächen und Vorlagen möglich. Export pro Hausadresse: Prognosebereich PDF (Karte der Schwingausbreitung) und IGBE-Prognose PDF (tabellarischer Auszug). Rollenbasierter Zugang ohne Passwort — vom Überblick auf der Karte bis zur Einzelmessung.

1 / 6

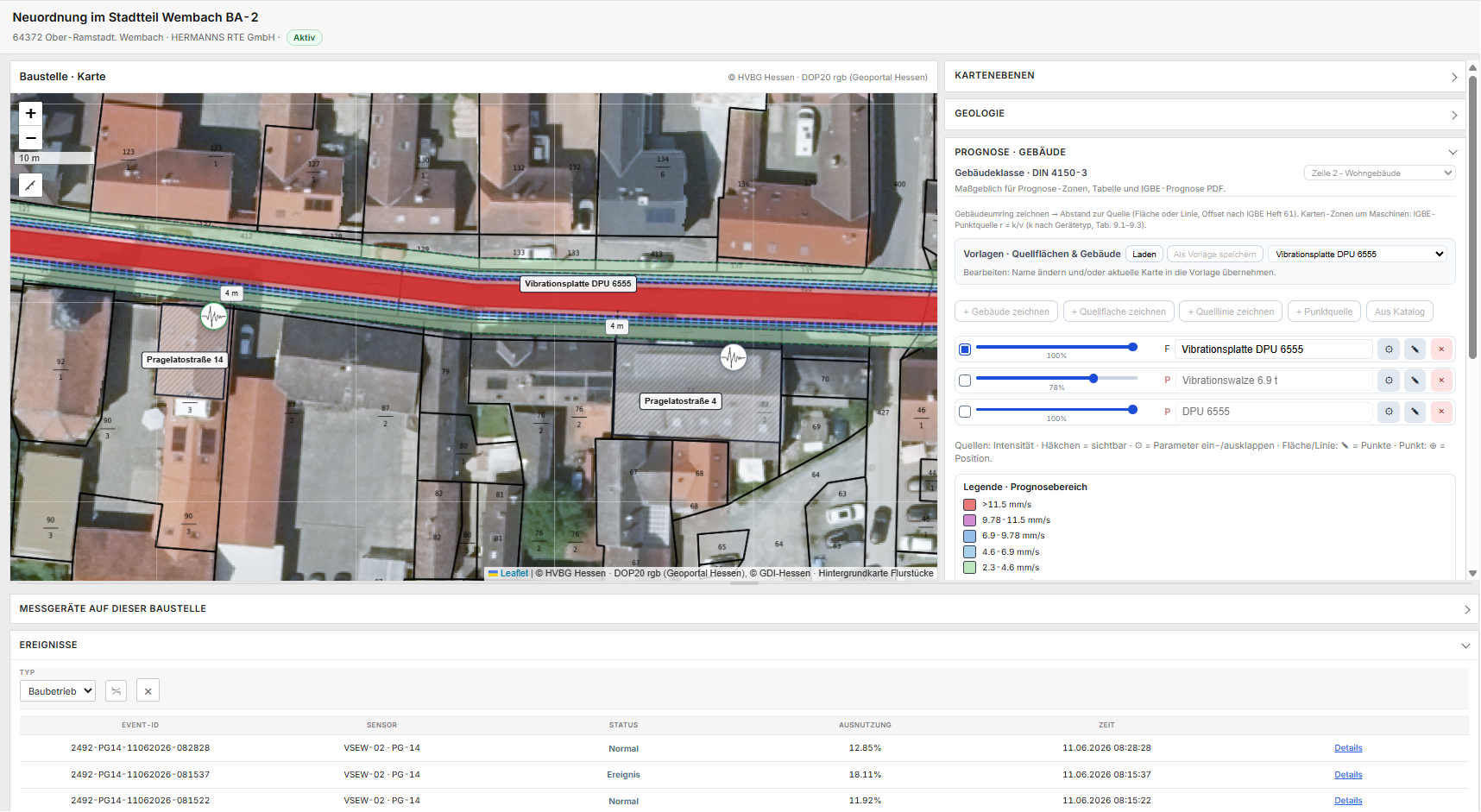

Baustellenkarte
Karte · Übersicht — Luftbild, Sensor-Pin, Kartenebenen (Flurstücke, Geologie, Maschinen), Zoom und Maßstab; rechte Leiste für Ebenen und Geologie-Steckbrief.

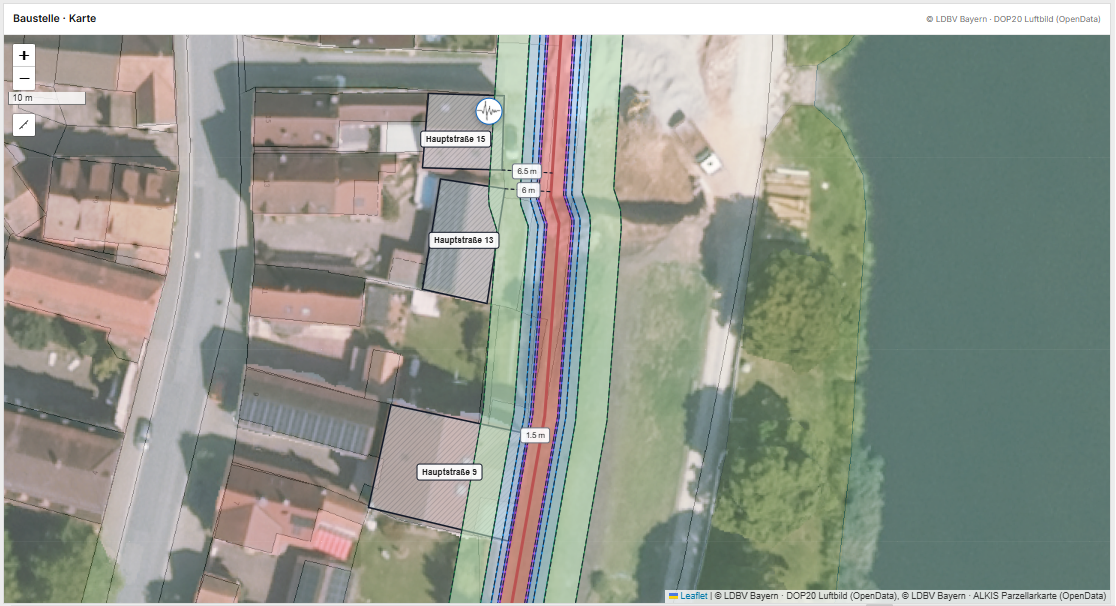

Karte Schwingausbreitung mit farbigen Prognosezonen
Karte · Schwingausbreitung — farbige Prognosezonen entlang der Quelle (z. B. Trasse/Arbeitslinie): Intensitätsstufen nach Abstand und DIN 4150-3-Gebäudeklasse. Gebäudeumringe und Abstandsmaße auf der Karte; Sensor-Pin am Messpunkt. So sieht man sofort, welche Nachbarschaft im kritischen, mittleren oder niedrigen Bereich liegt — orientierend für Maschinenwahl und Mindestabstand r.

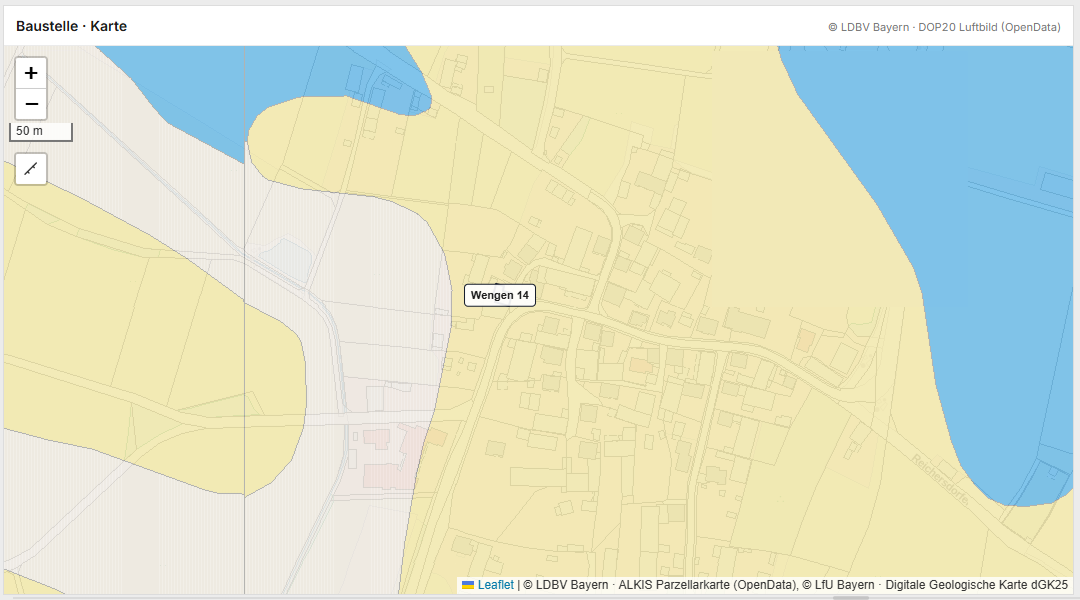

Geologische Karte aus dem Geoportal
Karte · Geologie — digitale geologische Karte aus dem Geoportal (z. B. LfU Bayern dGK25) über Luftbild und Flurstücken. Farbflächen zeigen Bodenarten und Schichtungen; daraus leitet das Portal den Bodenfaktor für die Prognose ab. Maßstab, Zoom und Messwerkzeug bleiben verfügbar — Geologie und Lageplan in einer Ansicht.

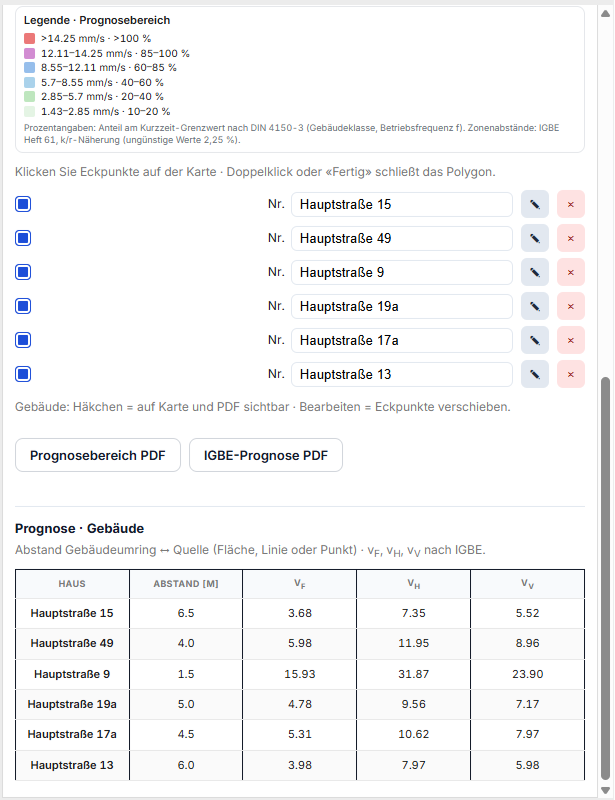

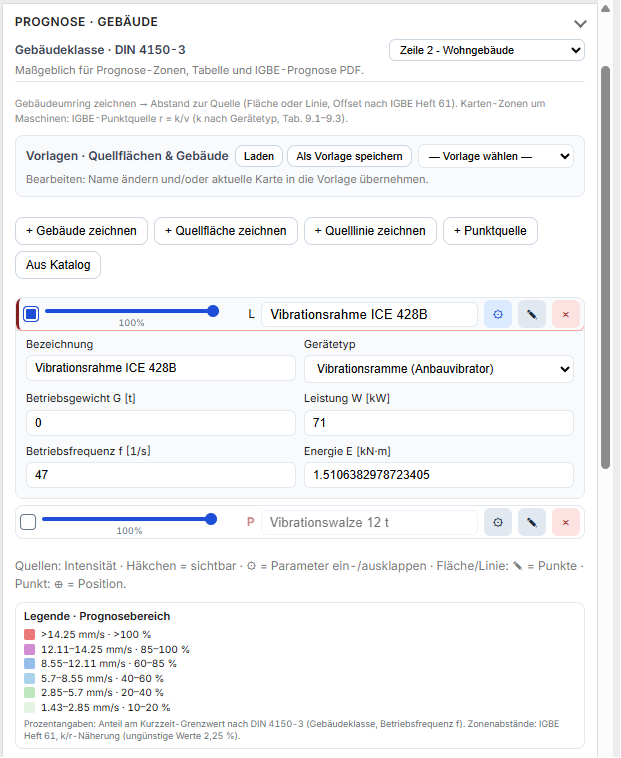

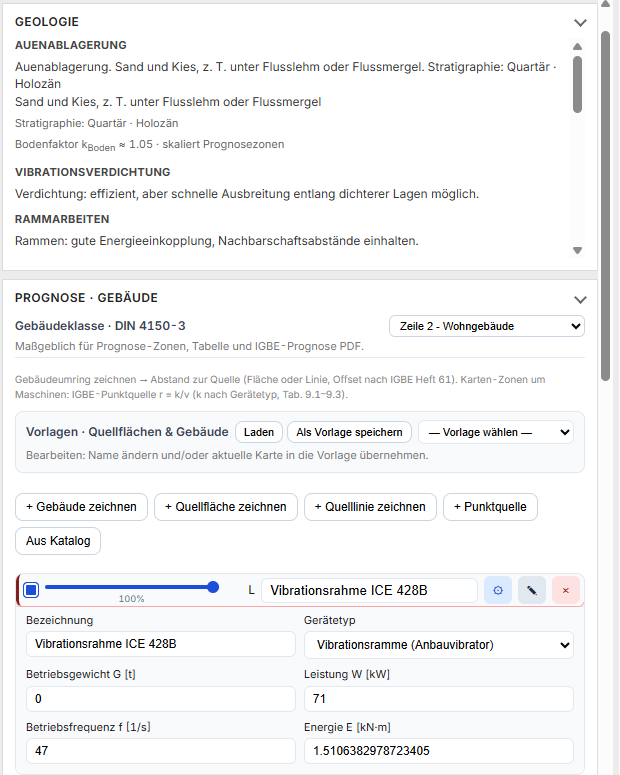

Seitenmenü Geologie und Prognose Gebäude Seitenmenü Legende Gebäude und PDF-Export Seitenmenü Maschinenparameter und Legende
Seitenmenü — rechts an der Karte: Geologie (Bodenbeschreibung, Bodenfaktor), Prognose · Gebäude (DIN-Zeile, Vorlagen, Zeichnen von Gebäude/Quelle, Maschinenparameter G/W/f/E, Intensität), Legende der Prognosezonen, Gebäude- und Quellflächenliste sowie Export Prognosebereich PDF und IGBE-Prognose PDF — alles ohne die Karte zu verlassen.

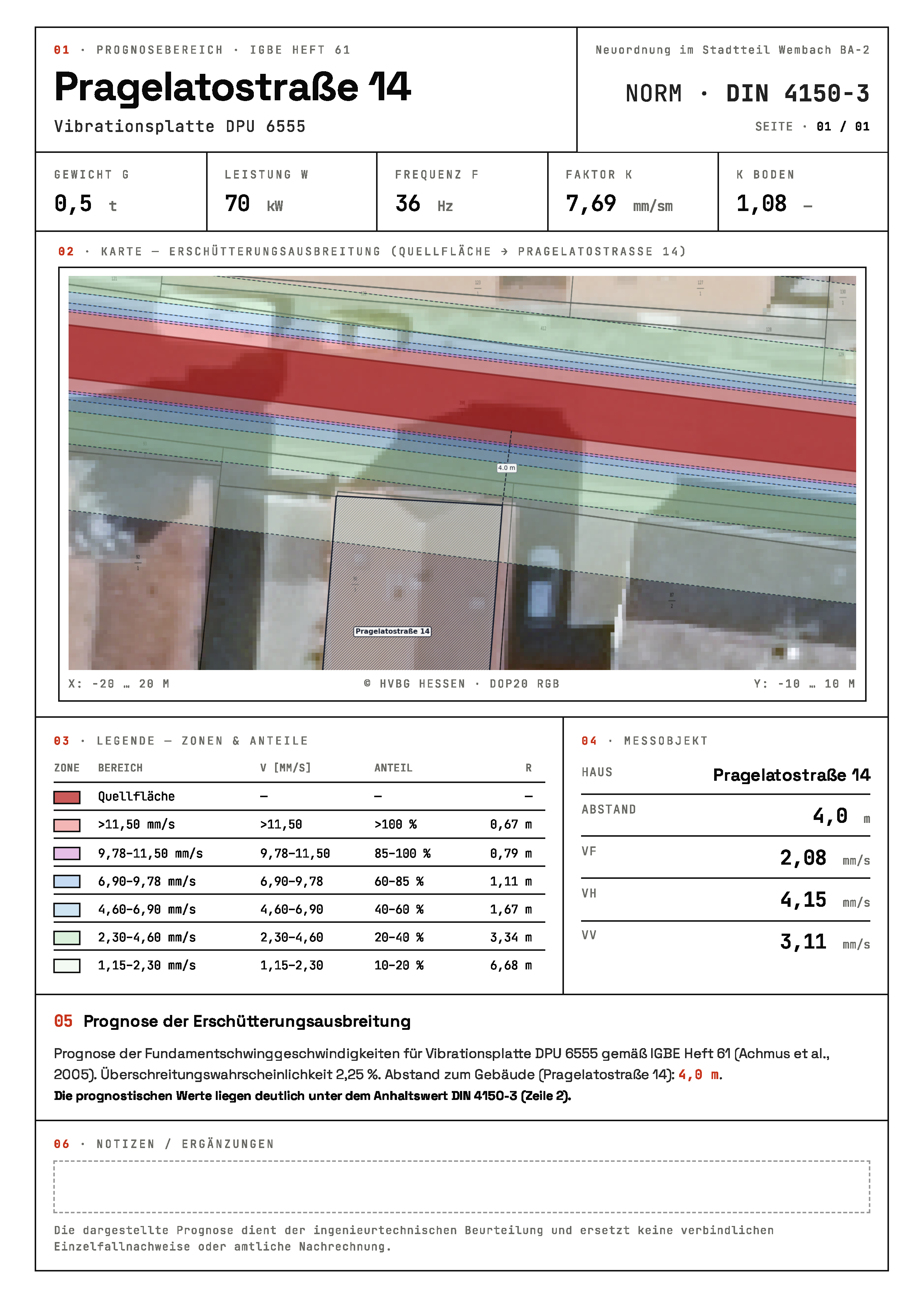

Prognosebereich PDF
Prognosebereich (PDF) — vollflächige Karte der Schwingausbreitung pro Hausadresse: Quellfläche, farbige Zonen, Gebäudeumring und Abstandsbezug. Druckfertig für Bauleitung und Nachbarschaft — zum Durchblättern hier nach oben/unten scrollen.

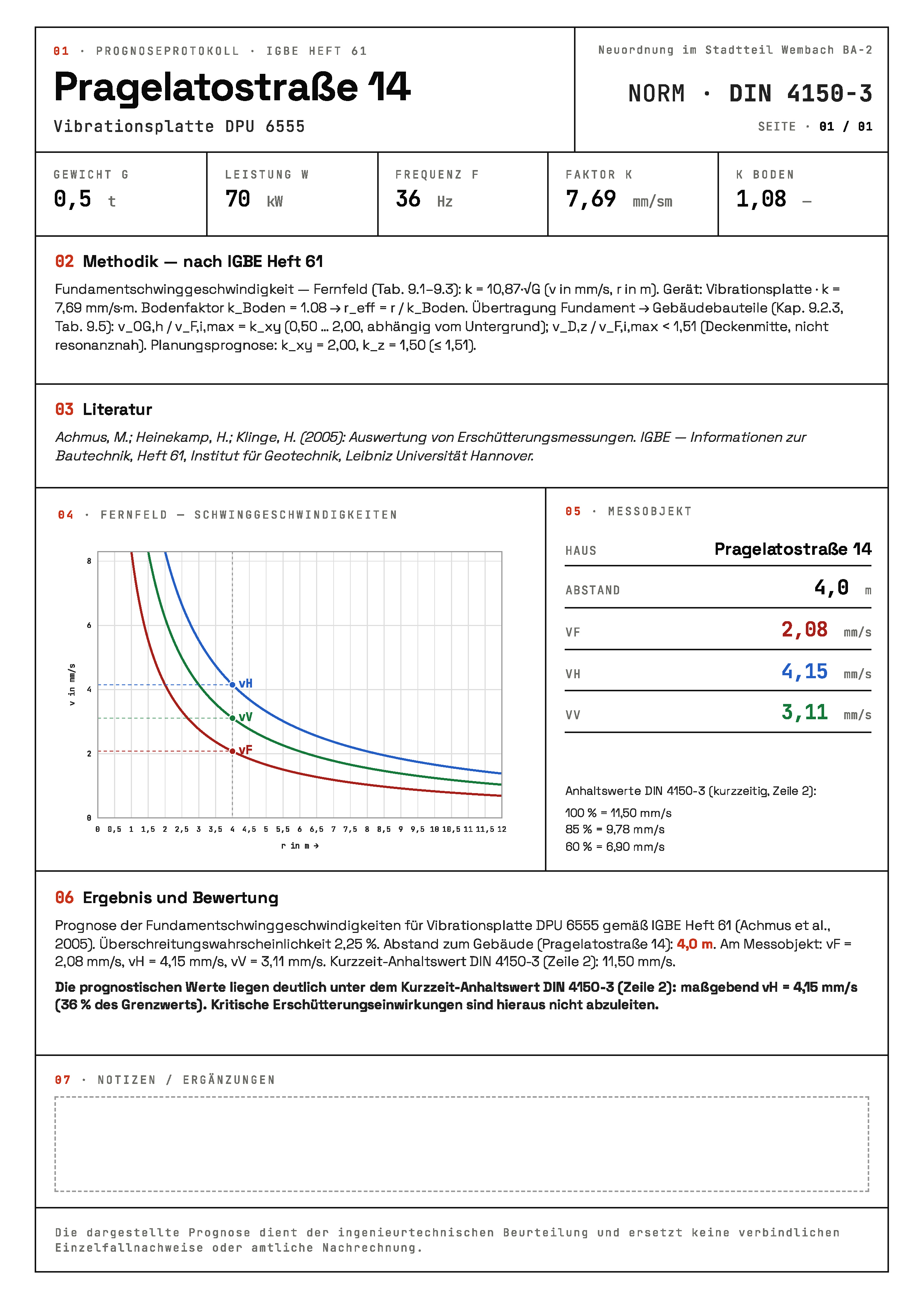

IGBE-Prognose PDF
IGBE-Prognose (PDF) — tabellarischer Auszug nach IGBE Heft 61 / DIN 4150-3: Abstand, vF, vH, vV, Ausnutzung und Maschinenbezug. Ergänzt die Karte um die nachvollziehbaren Kennwerte — ebenfalls vertikal scrollbar.

monitor.erschuetterung.live — normkonforme Messkette, Benachrichtigung mit Event-Link, schnelle Interpretation, Baustellenprognose und dokumentierter Nachweis.
